如何測量半導體芯片的表面接觸角？
發布時間：2025-06-06 點擊次數：219
表面接觸角是表征固體表面潤濕性的重要參數，在半導體制造領域具有特殊意義。通過測量半導體芯片表面的接觸角，可以評估其清潔度、表面能狀態以及各種表面處理工藝的效果。本文將介紹半導體芯片表面接觸角的測量方法和技術要點。
主要測量方法：

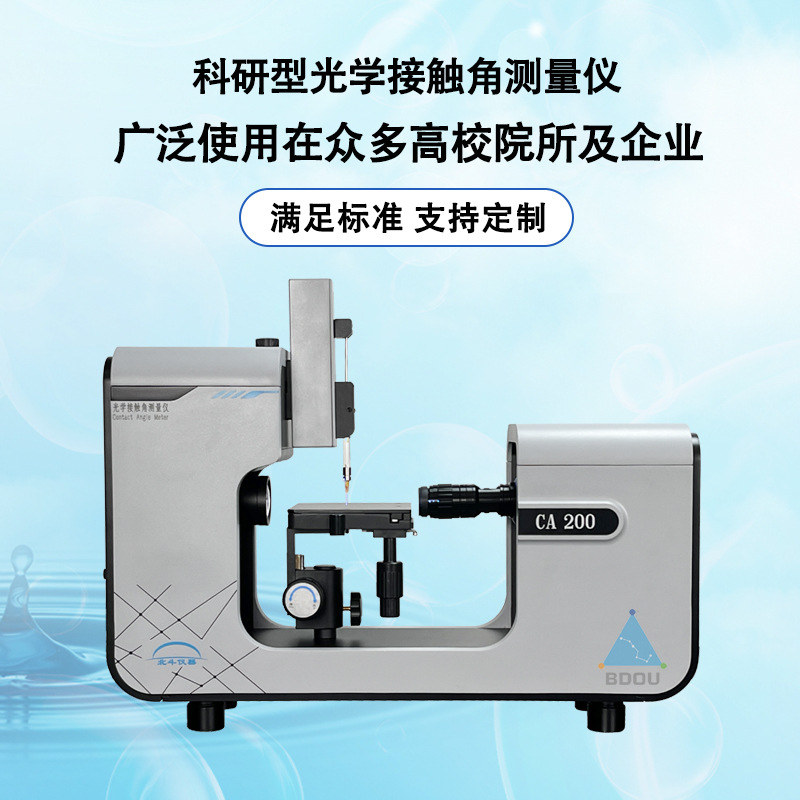

1.座滴法：最常用的靜態接觸角測量方法。將微量液體（通常為去離子水）滴在芯片表面，通過光學系統捕捉液滴輪廓，再采用Young-Laplace方程擬合計算接觸角。這種方法適用于平整的半導體晶圓表面。
2.傾斜平臺法：通過傾斜樣品臺，測量前進角和后退角，可獲得接觸角滯后數據，更全面評估表面均勻性。
3.動態接觸角法：適用于分析表面處理工藝（如等離子清洗）后的時效變化，可連續監測接觸角隨時間的變化。
測量注意事項：
環境控制：應在潔凈室或防震臺上進行，控制溫度(23±1℃)和濕度(40-60%RH)
樣品準備：測量前需去除表面靜電和污染物
液體選擇：超純水是最常用液體，必要時可使用二碘甲烷等有機液體測量表面能分量
測量點數：至少測量5個不同位置取平均值
時間控制：液滴沉積后應在3秒內完成測量，避免蒸發影響
半導體芯片表面接觸角數據可用于：評估清洗工藝效果；監控光刻膠涂布前的表面處理質量；分析各種功能薄膜的表面特性；優化封裝工藝中的粘接性能。準確測量半導體芯片表面接觸角對質量控制至關重要。隨著半導體特征尺寸不斷縮小，接觸角測量技術也向著更高精度、自動化和在線檢測方向發展，以滿足先進制程的嚴苛要求。
