接觸角測量儀對電容器薄膜親疏水性測試
發布時間：2025-12-23 點擊次數：7
薄膜電容器（如采用聚丙烯（BPP）、聚酯（PET）、聚苯硫醚（PPS）等材料）已向更高能量密度、更小體積、更高可靠性方向發展。薄膜表面并非絕對光滑惰性，其化學組成、微觀形貌及自由能決定了它與浸漬劑、電極材料或保護涂層的相互作用。親水性過強可能導致吸潮，介電損耗增加；疏水性過強則可能影響浸漬劑的填充與附著，留下氣隙缺陷。因此，精確表征與可控調整薄膜的親疏水性（通常以接觸角為量化指標）成為材料研發、工藝監控和質量控制的關鍵環節。
一、樣品制備與預處理：
清潔：測試前需用無塵布蘸取適當溶劑（如異丙醇）輕柔清潔表面，去除搬運過程中的污染物，隨后在干燥無塵環境中靜置，確保溶劑完全揮發。
環境控制：實驗室需保持恒溫恒濕（如23±1°C，50±5% RH），避免環境波動引起液滴蒸發或凝結，影響測量精度。
多點測量：由于薄膜可能存在各向異性（如拉伸方向差異）或局部不均勻，需在樣品不同位置（至少5-8點）進行測量，取平均值并計算標準偏差，以評估表面均一性。
二、測試流程：
a. 靜態接觸角測量：快速獲取薄膜表面的本征潤濕性。可直接對比不同批次、不同工藝（如電暈處理、等離子處理前后）薄膜的改性效果。
b. 動態接觸角測量（可選進階級）：
*前進角/后退角測量：通過增/減液滴體積，測量液固接觸線前進或后退時的接觸角。兩者的差值（接觸角滯后）反映了表面的粗糙度非均一性或化學 heterogeneity，這對評估浸漬劑在薄膜表面的鋪展與附著動力學至關重要。
c. 表面能計算：通過測量薄膜對兩種以上不同極性探針液體（通常為一種極性液體如水，一種非極性液體如二碘甲烷）的接觸角，利用Owens-Wendt、Fowkes或Van Oss-Chaudhury-Good等模型，計算薄膜的表面能及其極性分量和色散分量。這為理解薄膜與特定浸漬劑或金屬層的相容性提供了深層數據。
三、數據分析與性能關聯
親疏水性與介電性能：過高的親水性（水接觸角過低）可能預示著薄膜易于吸附環境濕氣，在高壓場下導致水樹枝生長，介電損耗（tanδ）增加，絕緣電阻下降。通過接觸角監測，可優化薄膜的儲存環境和預處理工藝。
表面處理效果評估：電暈處理、等離子體處理是提升薄膜表面極性、改善與金屬化電極附著力的常用方法。處理前后水接觸角的顯著降低（例如從95°降至60°），直觀證明了表面含氧極性基團（如C=O, -OH）的增加，表面能提高。測量數據可精確指導處理功率、速度等工藝參數的優化。
浸潤性與浸漬工藝：浸漬劑（如蓖麻油、硅油、環氧樹脂）在薄膜間的充分填充是消除氣隙、保證均勻場強、提升耐壓和局部放電起始電壓（PDIV）的關鍵。通過測量浸漬劑在薄膜上的接觸角，可篩選匹配性更佳的浸漬劑體系，或評估薄膜表面改性對浸潤性的改善程度。
批次一致性與質量控制：將接觸角作為常規QC指標，建立合格范圍（如水接觸角 80° ± 5°），可快速篩查因原料變動、生產線污染或處理裝置失效導致的表面性質異常批次，防止批量性問題。

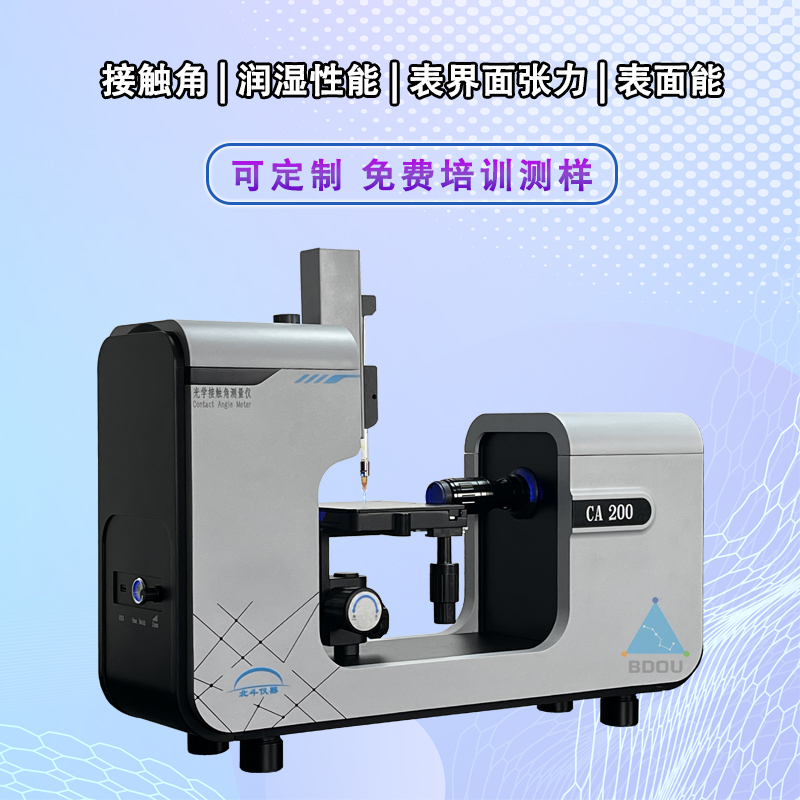

接觸角測量儀以其非破壞性、高精度、操作相對簡便的特點，成為解鎖電容器薄膜表面親疏水性這一“性能密碼”的利器。它不僅是一個簡單的角度測量工具，更是連接薄膜表面基礎物性與電容器宏觀電氣性能、可靠性的重要橋梁。通過系統性地實施接觸角測試與分析，薄膜制造商與電容器設計工程師能夠實現從原材料篩選、工藝過程精準控制到最終產品性能預測與優化的全鏈條質量提升，為開發下一代高性能、高可靠性的薄膜電容器奠定堅實的科學基礎。
